Pumpenschacht auslegen – vom Zufluss bis zum GZA-Dokument
Pumpenschachtplaner.ch unterstützt Sie bei der Berechnung von Abwassermenge, Förderhöhe und Druckverlusten sowie bei der Pumpenauswahl und Schachtdimensionierung. Berechnungen, Planungsannahmen und offene Prüfpunkte werden nachvollziehbar dokumentiert.
Kostenlos in der Vorab-Version · Keine Zahlungsangaben erforderlich · Keine automatische kostenpflichtige Verlängerung
Der Ablauf
In fünf Schritten zur nachvollziehbaren Pumpenschachtauslegung
- 01
Zufluss
Abwassermenge anhand der erfassten Apparate und Zuflüsse bestimmen oder einen bereits ermittelten Bemessungszufluss übernehmen.
- 02
Förderhöhe
Geodätische Förderhöhe, Druckleitung und hydraulische Verluste erfassen beziehungsweise berechnen.
- 03
Pumpe
Geeignete Pumpen anhand der hinterlegten Kennlinien und des berechneten Betriebspunkts vergleichen und auswählen.
- 04
Schacht
Schachtabmessungen anhand der Planungsdaten und verfügbaren Pumpengeometrie bestimmen und prüfen.
- 05
GZA-Dokument
Berechnungen, Zeichnungen, Planungsannahmen und offene Prüfpunkte in einer übersichtlichen Dokumentation zusammenführen.
Nachvollziehbar
Nachvollziehbare Berechnungen für Ihre Fachplanung
Der Pumpenschachtplaner unterstützt Sie bei der technischen Auslegung und dokumentiert die ermittelten Ergebnisse. Planungsannahmen, fehlende Angaben und offene Prüfpunkte bleiben erkennbar. Die abschliessende fachliche Prüfung erfolgt durch den verantwortlichen Planer.
Berechnet statt pauschal dimensioniert
Die Berechnungen basieren auf den erfassten Projektdaten. Verwendete Planungsannahmen und fehlende Angaben werden ausgewiesen.
Hydraulik, Geometrie und Ausbau getrennt prüfen
Die Prüfungen werden einzeln dargestellt. So ist erkennbar, welche Anforderungen erfüllt sind und wo Angaben oder weitere Abklärungen fehlen.
Herstellerübergreifende Pumpenauswahl
Die Pumpenauswahl berücksichtigt die im Katalog hinterlegten Kennlinien und technischen Daten verschiedener Hersteller.
Schachtdimensionierung mit Geometrieprüfung
Die Schachtgrösse wird anhand der erfassten Anforderungen und verfügbaren Pumpenabmessungen bestimmt. Nicht prüfbare Bereiche werden als offen ausgewiesen.
Kostenlose Vorab-Version
Pumpenschachtplaner kostenlos nutzen
Pumpenschachtplaner.ch steht derzeit als kostenlose Vorab-Version zur Verfügung – im vollen Umfang und ohne zeitliche Begrenzung. Sie brauchen dafür nur ein Benutzerkonto.
Keine Zahlungsangaben erforderlich. Es entsteht keine Zahlungspflicht.
Enthalten
- Vorauslegung: Zufluss, Förderhöhe, Druckleitung und Schachtgrösse vorbemessen
- Projektauslegung mit Pumpenauswahl, Geometrie- und Ausbauprüfung
Ebenfalls enthalten
- GZA-Dokument zum Drucken
- CAD-Export (DXF, IFC) und 3D-Druckdatei
Häufige Fragen
Gut zu wissen
Was kostet die Nutzung?
Pumpenschachtplaner.ch wird derzeit als kostenlose Vorab-Version angeboten. Es sind keine Zahlungsangaben erforderlich, und es entsteht keine Zahlungspflicht.
Wie lange ist die Nutzung kostenlos?
Die Vorab-Version ist zeitlich nicht begrenzt. Sollte daraus später ein kostenpflichtiger Zugang werden, wird das rechtzeitig angekündigt; von selbst entsteht daraus nie eine Zahlungspflicht. Gespeicherte Projekte werden nicht automatisch gelöscht.
Welcher Funktionsumfang ist enthalten?
Derzeit der volle Umfang: Vorauslegung, Projektauslegung mit Pumpenauswahl sowie Geometrie- und Ausbauprüfung, das GZA-Dokument und der CAD-Export. Einzelne Funktionen können vorübergehend abgeschaltet sein, solange sie weiterentwickelt werden.
Warum brauche ich ein Benutzerkonto?
Projektunterlagen enthalten in der Regel Namen und Adressen von Bauherrschaft, Architekt und Unternehmer. Die Anmeldung stellt sicher, dass jeder Benutzer ausschliesslich seine eigenen Projekte sieht.
Welche Pumpen sind hinterlegt?
Der Pumpenkatalog enthält technische Daten und Kennlinien verschiedener Hersteller. Welche Produktbezeichnungen sichtbar sind, hängt von den Freigaben des jeweiligen Benutzerkontos ab.
Nach welchen Normen wird gerechnet?
Die Abwassermenge wird nach den Berechnungsansätzen der SN 592000 (Liegenschaftsentwässerung) ermittelt, die Rohrreibung nach Colebrook-White mit der Bemessungsrauheit k = 0,25 mm. Der Pumpenschachtplaner ist ein Hilfsmittel und ersetzt keine vollständige Normprüfung – die Einhaltung der anwendbaren Normen, Herstellerangaben und Vorschriften prüft der verantwortliche Planer.

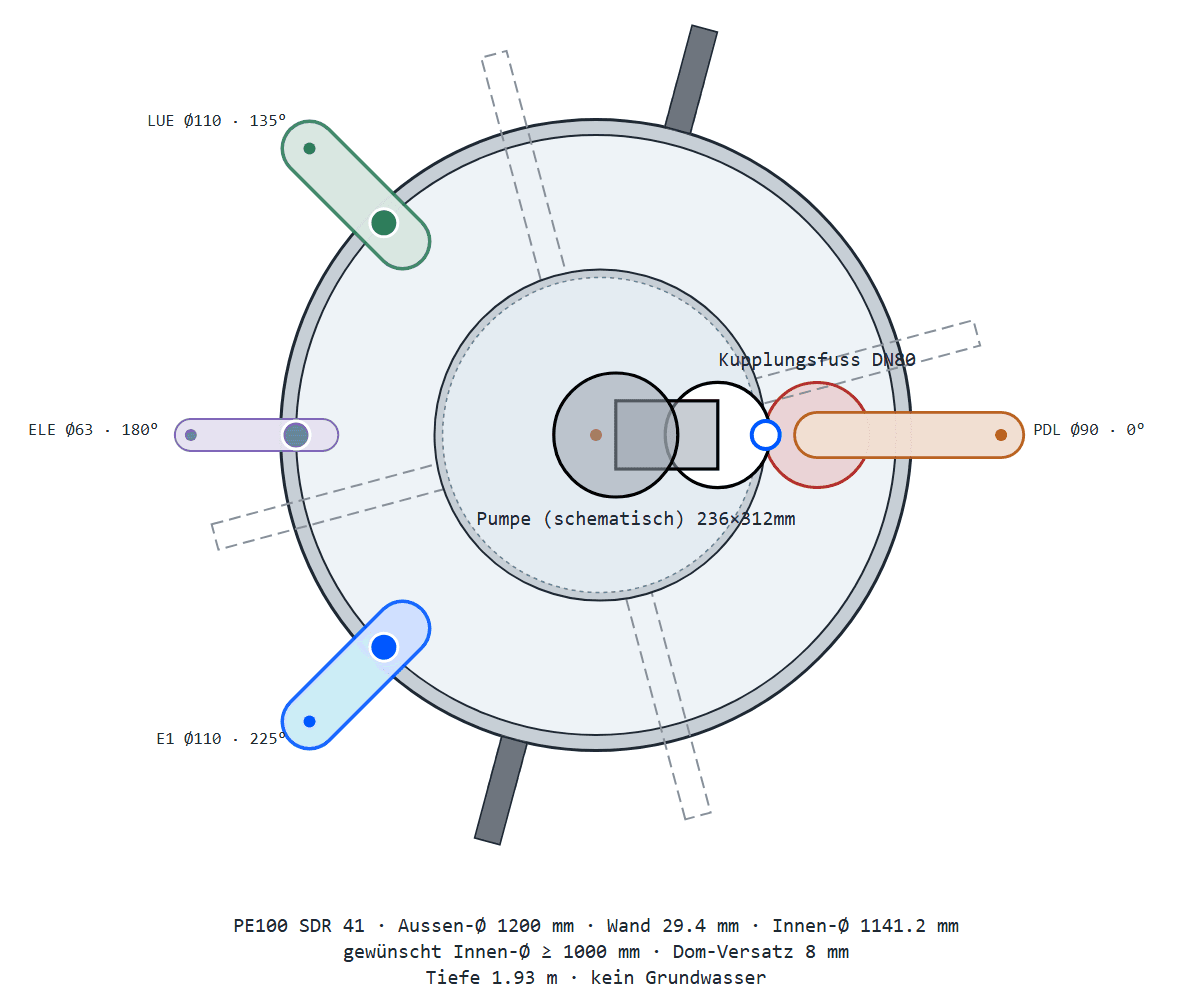

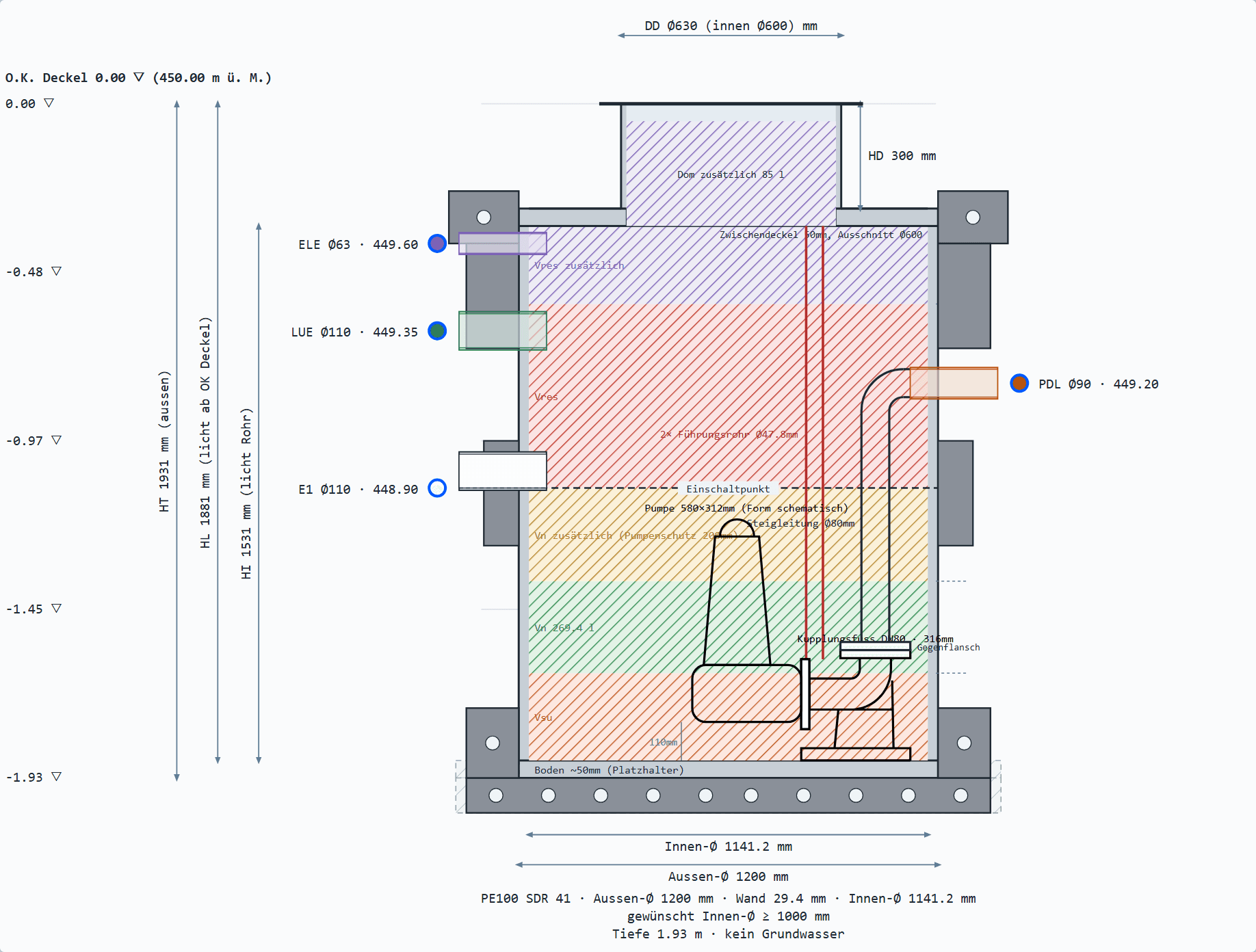

Wie wird die Grösse des Pumpenschachts bestimmt?
Aus den erfassten Anforderungen und der verfügbaren Pumpengeometrie im runden Schacht: Lage und Drehung der Pumpe, Montageabstände, Anschlüsse, Ausbauweg und Domöffnung. Fehlen Angaben, verwendet der Planer gekennzeichnete Planungswerte oder weist den Punkt als offen aus.
Muss ich etwas installieren?
Nein. Der Planer läuft im Browser – am Computer, auf dem Tablet und auf dem Handy.
